Ombygning af dine gamle lokomotiver til digital drift

Selv dit gamle modeltog kan ombygges til digital drift. Naturligvis kommer det ikke til at køre lige så godt som moderne konstruktioner af lokomotiver til modeljernbane, men du behøver ikke kassere alle dine gamle lokomotiver fra Märklin, Roco, Lima, Mehano m.fl.

Nedenstående vejledninger er ment som hjælp og inspiration. Jeg håber, du får glæde af dem. Selvom de har udgangspunkt i Märklin digital er principperne det samme til DCC i H0 og N.

Generelt om valg af dekodere til Märklin Motorola - Se min artikel fra Lokomotivet nr. 89 her

Generel artikel om ombygning af lokomotiver til digital, læs her

You find an English version of the digital conversion descriptions here!

HAMO magneter (PDF-fil)

HAMO magneter eller rettere permanent magneter anvendes til at ombygge en Märklin vekselstrømsmotor til jævnstrøm, så man bl.a. kan anvendende dekodere, som er lavet til jævnstrøm. Oversigten viser diverse gamle Märklin lokomotiver, HAMO magnet nummeret og ESU's tilsvarende magnet. HAMO var Märklin's jævnstrømsvaremærke før Märklin købte Trix.

Støjsikring (PDF-fil)

Ved analog drift monterer man drosselspoler mellem lokomotivets strømoptag og motoren for at undgå elektronisk støj i radioer og fjernsyn, ligesom man ofte monterer en kondensator mellem motorens to tilslutninger for at udjævne strømmen mellem motorkullene og dermed undgå støjen.

Disse komponenter har ofte nogle værdier, som overskrider det komponenterne i en dekoder kan klare. Det anbefales dermed i almindelighed at skifte komponenterne ved dekodermontering. Dokumentet indeholder anbefalinger m.m.

Modstande (PDF-fil)

Til montage af LED som lys skal du anvende modstande. Filen hjælper til at aflæse modstandes værdi.

Märklin motorer (HTML format)

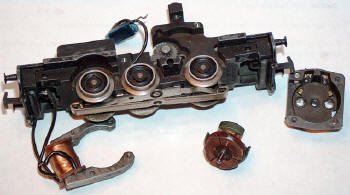

Lidt grundlæggende om Märklin motorer, ankre, motorskjold, magneter etc.

	Märklin katalognummer 3000 fra vrag til velkørende digitalmodel med HAMO magnet og NEM 652 interface. Som PDF fil (3.060 KB) perfekt til udskrift til din mappe! I HTML format til skærmen Märklin katalognummer CM800, 3000, 3028 og 30000 modeloversigt 1953 - Som PDF fil (1.820 KB) perfekt til udskrift til din mappe!

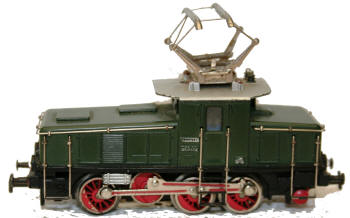

	Märklin katalognummer CE800 (3001/3002) DB E176 med HAMO magnet. I PDF format til skærm og print

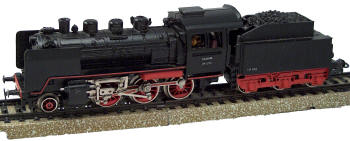

	Märklin katalognummer 3003 DB Baureihe 24 med Uhlenbrock 75000 AnDi dekoder uden stik. Märklin katalognummer 3003 DB Baureihe 24 med DELTA dekoder. I PDF format til skærm og print.
	Märklin katalognummer 3016 DB Baureihe VT 95 skinnebus med LokPilot, HAMO magnet og NEM 652 interface eller Uhlenbrock 75000 AnDi dekoder uden stik. I PDF format til skærm og print.

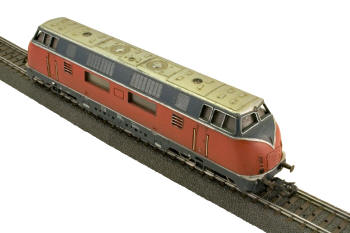

	Märklin katalognummer 3021 DB Baureihe V 200 med LokPilot, HAMO magnet og NEM 652 interface eller Uhlenbrock 75000 AnDi dekoder uden stik. I PDF format til skærm og print.
	Märklin katalognummer 3029 fra vrag til velkørende digitalmodel med HAMO magnet og NEM 652 interface. I HTML format til skærmen
	Märklin katalognummer 28461 DSB MY 1108 (Gul) med HAMO magnet og NEM 652 interface. I PDF format til skærm og print
	Märklin katalognummer 29142 DSB MK 625 med Märklin 60760 5-polet ombygningssæt og LokPilot dekoder. I PDF format til skærm og print

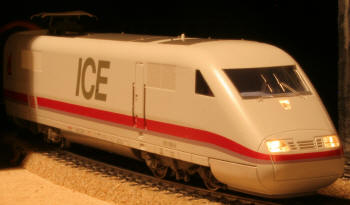

	Märklin katalognummer 29765 DB ICE BR 401med HAMO magnet og NEM 652 interface. I PDF format til skærm og print
	Märklin katalognummer 29765 DB ICE BR 401med Märklin 60760 5-polet ombygningssæt, NEM 652 interface og TAMS FD-4 funktionsdekoder. I PDF format til skærm og print
	Märklin katalognummer 3054 DB BR 103 med HAMO magnet og ESU LokPilot Mfx dekoder. I PDF format til skærm og print
	Märklin katalognummer 3067 m.fl. DSB MY 1100 i flere ombygninger I PDF format til skærm og print
	Märklin katalognummer 3067 som DSB tjenestelokomotiv MY 1135. DSB Tjenestelokomotiv MY 1135 er baseret på en Märklin 3067 MY. Magneten er udskiftet med en permanent magnet og lokomotivet er monteret med en LokPilot V2.0. Lysdioderne, som skal illudere advarselsblink, er 3 mm gule LED formonteret med en 1 Kohm modstand (Oversigt over farvekoder på modstande, finder du her). Blinkfunktionen i LokPilot V2.0 er indstillet på CV 112: blinkfrekvens (værdi 10) CV 115: AUX 1 (Værdi 31) og CV 116: AUX 2 (Værdi 57) som blink fase 1 og 2 (modsat blinkende). Jeg har monteret dioderne på hver sin fysiske funktionsudgang (AUX 1 og 2) for at få maksimal fleksibilitet i indstillingsmulighederne. Hullerne til LED er boret (brug borestander) med 3 mm metalbor og forsænket en smule på indersiden af lokomotivet med en håndforsænker egnet til metal for at LED skal stikke højt nok op. Sneplovene er hvidmetalstøbninger fra Tikøb Hobby. Som farve kan f.eks. anvendes RAL 5011 Stålblå i MOTIP hobby-serien 01635 (front og sider) og RAL 7031 Blågrå i MOTIP hobby-serien 01691 (tag og undervogn).
	Märklin katalognummer 3080 fra vrag til velkørende digitalmodel med HAMO magnet og dekoder uden stik. Hertil eksempler på andre ombygninger med Uhlenbrock 75000 og 75 320 I HTML format til skærmen Eksemplerne gælder også: Märklin : 3044 , 3077 , 3078 , 3080 , 3088 , 3132 , 83088 , 3581 , 3144 Primex : 3079 , 3189 , 3198
	Märklin katalognummer 3080 DHG 500 med HAMO magnet og ESU LokPilot dekoder. I PDF format til skærm og print

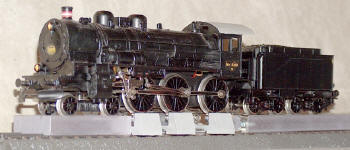

	Märklin katalognummer 3089 DB BR 03 med HAMO magnet og ESU LokPilot V2.0 dekoder. I PDF format til skærm og print
	Märklin katalognummer 3095 DB BR 74 med HAMO magnet og ESU LokPilot V3.0 dekoder. I PDF format til skærm og print
	Märklin katalognummer 3096 med DELTA modul (dekoder) uden stik. I PDF format til skærm og print
	Märklin katalognummer 3099 med AnDi dekoder uden stik. I HTML format til skærmen
	Märklin katalognummer 3124 Micheline med Uhlenbrock 76400 lokomotivdekoder. I PDF format til skærm og print
	Lima DSB Mz i diverse versioner ombygget til digital. I HTML format til skærmen Lima DSB Mz DC ombygget til AC digital. I HTML format til skærmen
	Lima DSB Mz med ModelTorque motor både til DC, DCC og Märklin Digital I PDF format
	Electrotren katalog nummer 2051 DSB Mz 1405 ombygget til digital med Uhlenbrock 76200 med tillæg om Mz 1404, som har permanent magnet. I PDF format

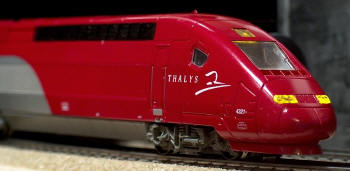

	Mehano Thalys med lys I HTML format til skærmen
	Ombygning af Lima MR/MRD med skiftende hvidt/rødt lys og dekoder Samt med ModelTorque motor både til DC, DCC og Märklin Digital I PDF format til skærmen og printeren
	Togmodelle / Tog & Tekno DSB Bns med frontlys og indebelysning I PDF format til skærm og print
	Heljan ADNs med frontlys og indebelysning I PDF format til skærm og print Tak til Claus Hansen
	Heljan Bns m.fl. med indebelysning og strømførende koblinger I PDF format til skærm og print Tak til Claus Hansen

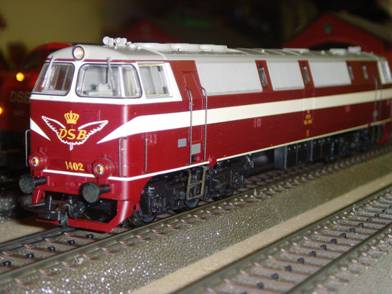

	Ombygning af Roco DSB Mz 1402 fra 2-skinne til 3-skinne drift i PDF-format til skærm og print Tak til Steen Duebjerg Andersen
	Ombygning af Roco TEE VT 11.5 / BR 601 til digital drift i PDF-format til skærm og print
	Ombygning af Mehano V 160 / BR 216 til 3-skinne og til digital drift i PDF-format til skærm og print
	Tilpasning af Märklin BR 120 til Tikøb EA overdel i PDF-format til skærm og print
	Ombygning af Piko VT 04 / SVT 137 togsæt til 3-skinne og til digital drift i PDF-format til skærm og print
	Primex katalognummer 3017 Berlin S-Bahn med HAMO magnet og ESU LokPilot dekoder. I PDF format til skærm og print
	Anvendelse af belysningssæt 7077 og slæbesko 7198 i ældre 24 cm Märklin personvogne af blik. I PDF format til skærm og print

Følgende digitaliseringsvejledninger er under udarbejdelse:

Mehano GG-1 ombygget til AC og monteret med LokPilot dekoder

Märklin 3060 (USA type F7)

Märklin 3064 (V60)

Märklin 3099 med DELTA-dekoder

Märklin 3376 BR 428 togsæt

Mehano SD-35

Du er meget velkommen til at skrive dine egne vejledninger eller sende mig billedmateriale med kommentarer, så andre også kan få glæde af vejledningerne. Du bliver naturligvis krediteret dit arbejde, så det fremstår også med dit navn. Send mig en mail på info(snabel-a)digitaltog.dk.
